HGYX型系列花岗岩水膜脱硫除尘器

发布者:江苏本硕环保科技有限公司 发布时间:2020-4-20 15:18:35 点击次数:127 关闭





一、概述
全石料花岗岩脱硫水膜除尘器,其材质具有硬度大、稳定性强、耐高温、耐腐蚀等突出特点,花岗岩石材:SiO2含量>75%,耐磨率>0.42g/cm2,抗压强度>130MPa,抗折强度>170MPa,耐酸率达99.9%,它具有除尘率高,阻力小,寿命长,运行维护方便等优点。
花岗岩水膜除尘器有溢流式水膜除尘器和带文丘里管溢流式水膜除尘器两种形式,按捕摘器来分:筒体结构分别有单筒和并列双筒、筒中套筒之别。按供水方式来讲又有溢流式和喷淋式两种,综上所述,可以配套组合成多种形式进行脱硫除尘,也可根据用户要求进行特殊设计制作。
二、结构

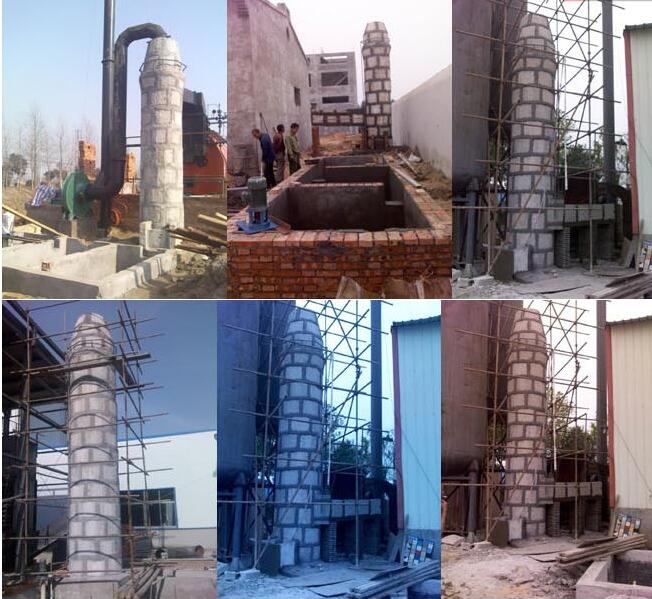

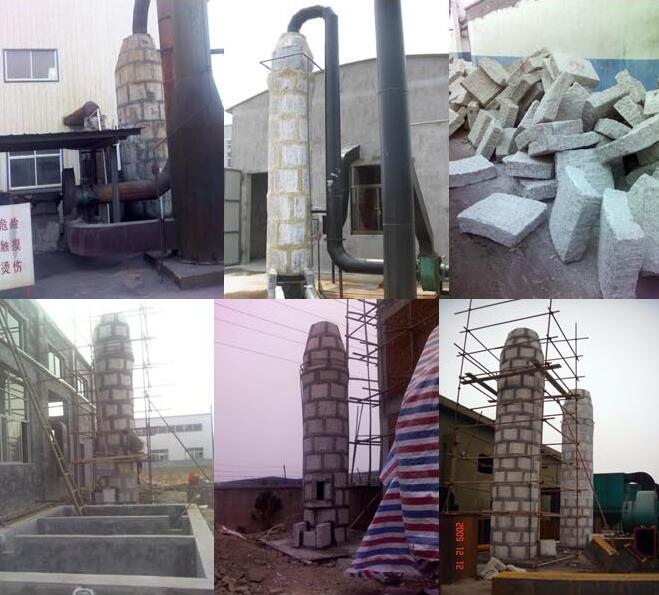

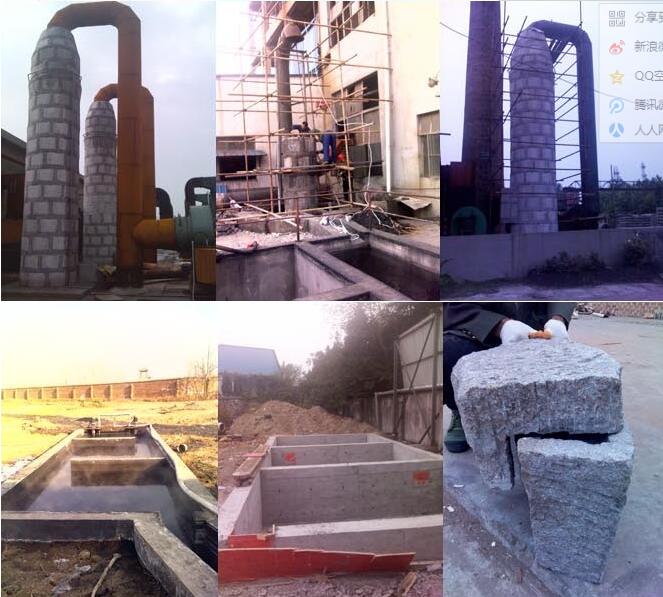

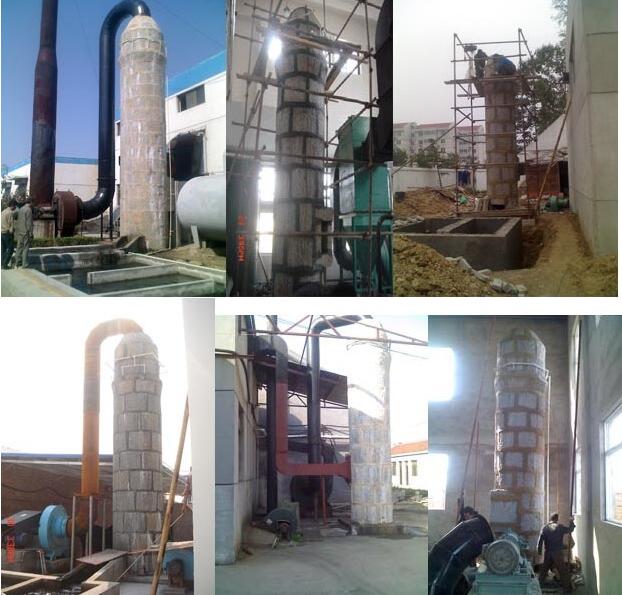

HGYX型脱硫水膜除尘器是用天然花岗岩与耐酸胶泥现场砌筑安装的。除尘器筒体下部设置有与锅炉连接含尘烟气进口,再下端有排污水溢流出灰洞口(流至水沟到沉淀池),筒体上部有溢流水槽、UPVC循环水管,除尘器筒体顶部有净化后烟气出口(与引风机连接至烟囱)。
三、工作原理
锅炉运行时,含尘及SO2烟气在引风机的作用下从下部进口切向进入除尘器,筒体上部设有溢水槽,碱液或水通过泵注入溢水槽,经溢水槽分流的作用下,(PH值10以上的碱性水)在筒体内壁形成一层3-5mm厚的均匀水膜并不断下滑,此时热态高温烟气能使水一部分汽化,成紊流状态,与尘粒和SO2充分接触(化学反应),使含尘颗粒凝聚凝重,同时烟气在筒体内高速旋转上升,产生很大的离心力,烟气中颗粒在离心力的作用下,甩向筒体内壁被不断下滑的水膜湿润捕获,形成灰水滴落入除尘器底部,经排灰口流至沉淀池,污水经沉淀后再用耐酸泵循环使用,不产生二次污染,净化后的烟气经引风机排至烟囱,实现除尘脱硫,如沉淀池加入碱液(PH9-13),便可成为一套除尘脱硫系统。
四、主要技术参数
1、除尘效率96%
2、进口烟速20—25m/s
3、上升烟速3.5—5.5m/s
4、除尘前烟气温度120度,除尘后温度60-80度
5、排尘浓度<200mg/m3
6、水压要求2kg
7、水汽比(a)0.15kg/m3,
含湿率5-7%
8、烟气林格曼黑度0—1级
9、SO2小于900mg/m3
(用PH值9-13脱硫60%左右)


五、工艺流程
锅炉烟气     水膜除尘器(环形水管)     引风机     烟囱

                                  沉淀池一级

                                   沉淀池二级
                                                加药装置
                                 (泵)澄清池
                                                  补充水
六、操作及注意事项
1、澄清池循环泵必须与引风机串联同步,并同时保证循环水的补给。
2、除尘器运行前要特别注意供水系统是否畅通,排灰口严密不漏,并检查各有关孔、洞、口等情况。
3、运行中筒体绝对不能断水,并要维持设计或试验确定的水位与水压,同时司炉工要经常观测烟温及烟气阻力情况,本设备属于水膜式脱硫除尘器,吸收粉尘及脱硫率极强,故灰渣污泥很多,一定要定期清灰冲刷,以防堵塞影响除尘效果。
4、锅炉正常燃烧,水循环系统使用时,要定时加NaOH或石灰水中和,用PH试纸经常测试,使沉淀池中(废水)显示碱性,PH值9-13左右。
七、承诺
两年内本体免费维修,保证使用寿命20年以上。
