SKM三筒体喷淋水膜一体化脱硫除尘器

发布者:江苏本硕环保科技有限公司 发布时间:2020-4-20 15:22:39 点击次数:226 关闭

一、概述
随着我国环保政策的改变,对锅炉排放标准要求逐渐提高,原先为锅炉配套的除尘设备已不适应现今阶段的标准,导致了除尘设备的大洗牌。为了进一步贯彻执行《中华人民共和国大气污染防治法》等法规的实施,使我们的天更蓝,水更绿,本厂以科技为先导,在立足环保市场的基础上不断创新,研发了脱硫除尘新产品——SKM花岗岩三筒体喷淋结合水膜脱硫除尘器系列产品。
该装置结构采用天然花岗岩制作(它耐腐蚀,耐高温,耐磨损。SiO2含量>75%,耐磨率>0.42g/cm2,耐酸率99.9%,抗折强度>17MPa,抗压强度>130MPa),另外装置国内新型的宜兴独特的陶瓷螺旋无堵塞喷嘴,彻底改变了过去碱液喷淋系统的金属件易堵易腐蚀的缺陷。该装置受到企业的广泛认可,得到了推广应用,有效地减少了大气环境污染。综上所述,可以配套组合成多种形式脱硫除尘,也可根据用户要求进行特殊设计制作配套。
我们宜兴市新庄(东方)锅炉除尘设备厂是一个专业生产锅炉除尘脱硫的厂家。坚持“质量第一、用户至上、价格公道、薄利多销”的原则,确保技术承诺,不断完善售后服务,受到广大用户的好评,下面把SKM花岗岩三套筒脱硫除尘的有关性能、特点及工作原理作一简单的介绍。
二、结构
SKM三套筒中心柱湿式喷淋结合水膜除尘器,本除尘器结构共有四个部分组成:
1、自发蒸汽脱硫除尘结构;
2、除尘和脱硫喷淋水浴结构;
3、脱水分离结构;
4、加药中和沉淀水泵循环结构。
具体有外筒、内筒、中心柱构成一个整体,外筒与内筒上端设置烟风道进口(直接从主筒连至内筒),内套筒里配置中心稳流柱,并且在中心稳流柱上端置有分离烟气的花岗岩旋硫板,增加离心力。在除尘器基础下端设置偏心漏斗(除尘器做基础时,用PVC管道DN200-300呈15度角预埋)这样使除尘器脱硫后的污水从预埋的PVC管道中流至沉淀池,沉淀池装置耐酸泵打入除尘器内反复循环使用,不产生二次污染,该装置加入脱硫剂就可成为很完整的脱硫除尘系统(脱硫率达80%以上)。
三、工作原理
含尘烟气由上部外筒切向进入内套筒,烟尘气体滚动旋转离心向下(除尘脱硫),再经过外筒内壁与内筒外壁(墙)夹缝中旋转向上(脱水),净化后烟气经引风机排向烟囱,达到脱硫除尘效果。
外筒与内筒之间有一段距离,起到文丘里喉管的作用(增速到减速再加速)。锅炉运行时,引风机与水泵同步,烟气进入除尘器时,首先被高压喷嘴喷出的水雾所洗涤,热态高温烟气能自发使水部分汽化,成紊流状态,也就迫使干燥的烟尘与SO2气体充分与碱液(水)接触混合,使微小的颗粒被水雾湿润凝重,这样有利于烟气进一步离心分离。然后烟气在紊流状态下,通过中心柱上端置有的导向旋流板,进一步沿原切向高速旋转向下滚移,产生巨大的离心力,烟气中尘粒和烟尘灰水被甩到筒体内壁下滑被收集,经偏心漏斗排出筒外(至沉淀池),再经耐酸泵打入除尘筒体循环使用,不产生二次污染,净化后的烟气再从底部上升(注:内套筒下端有柱子架空),上升时和柱子挡板相互碰撞,进入外筒的脱水筒,烟气在外筒流速变慢,水气得到充分分离,净化脱干后的烟气,从顶部经引风机排向烟囱。
由于SKM三筒体脱硫除尘器净化后的烟气已将水基本甩干脱完,含湿率只有3-5%,同时脱硫率也达到80%以上,大大地降低了后烟道引风机受酸性烟气和水气的腐蚀,有效地延长了风机和烟风道的使用寿命,是国家环保标准要求提高后能达标排放、效果理想的脱硫除尘设备替代产品。

四、技术参数
1、除尘效率98%以上             2、进口烟速17.5—23.5m/s
3、出口烟速8—14m/s             4、筒体内部上升下滑烟速3.5—5.5m/s
5、水压要求2kg                  6、水汽比(a)0.15kg/m3 ,含湿率3-5%
7、除尘后烟气温度50—70℃       8、林格曼黑度0—1级
9、排尘浓度<150mg/m3
10、SO2小于600mg/m3 (PH值9-13,碱性水脱硫率>80%,SO2小于400mg/m3 )

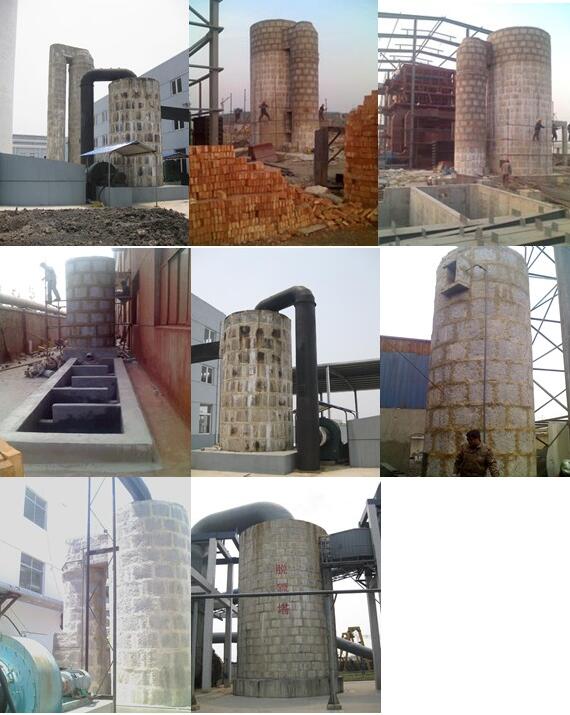

五、安装及工期
1、SKM花岗岩    吨水膜脱硫除尘器重量约   吨,外径   米,高度    米,基础要根据地质情况而定。
2、除尘器环形水管、沉淀池、水沟等附属设施在设计安装时做到统筹兼顾。
3、进烟口与筒体连接处,由于温差较大,要密封好。
4、筒体粘结材料,选用耐酸水泥和水玻璃,严格按指定配方配制,按有关规定施工及保养。
5、花岗岩砌块施工前做到将表面泥垢用水冲洗干净,干燥后砌筑,做到不漏水、不渗水。
6、粘结材料饱满均匀,每层砌块错缝砌筑。
7、    吨除尘器施工工期约   天,(材料预制按图约   天交货)。
8、沉淀池,看地形而定。深度地平面下1.2m。
9、加碱池:高于地平面紧挨沉淀池
六、运行维护(操作)
1、除尘器循环水泵必须与引风机串联,以保证循环水(碱液)的补给。
2、除尘器运行前要特别注意供水系统是否畅通,排灰口严密不漏,并检查各有关孔、洞、口等情况。
3、运行中筒体绝对不能断水,并要维持设计或试验确定的水位与水压,同时司炉工要经常观测烟温及烟气阻力情况,本设备属于水膜式脱硫除尘器,吸收粉尘及脱硫率极强,故灰渣污泥很多,一定要定期清灰冲刷,以防堵塞影响除尘效果。
4、锅炉正常燃烧,水循环系统使用时,要定时加NaOH或石灰水中和,用PH试纸经常测试,使沉淀池中(废水)显示碱性,PH值9-13左右。
七、承诺
我厂是烟尘治理工程的专业厂家,有十多年的工程安装及设备制造经验,以独特的技术占领市场,领先于同行。我厂一贯以用户至上的原则,免费为用户提供技术咨询,根据用户要求提供设计方案及设计施工建议,做到统筹兼顾,并出好施工图,以保证施工进度,按设计标准及设计参数,若烟尘不达标(GB13271-2001 II时段标准,第二次验收测试费由我厂承担),由我公司负责整改,直到达标为止,若发生故障,接通知后2小时内作出答复,24小时派员赶至现场服务。根据实际情况,提供有关维修配件(主要为泵配件),并根据用户要求,将售后服务做得更好更完善,两年内本体免费维修,保证使用寿命可达20年以上。
