HGYX文丘里花岗岩双筒体水膜脱硫除尘器

发布者:江苏本硕环保科技有限公司 发布时间:2020-4-20 15:21:27 点击次数:122 关闭



一、概述
全石料花岗岩脱硫水膜除尘器,其材质具有硬度大、稳定性强、耐高温、耐腐蚀等突出特点,花岗岩石材:SiO2含量>75%,耐磨率>0.42g/cm2,抗压强度>130MPa,抗折强度>170MPa,耐酸率达99.9%,它具有除尘率高,阻力小,寿命长,运行维护方便等优点。
花岗岩水膜除尘器有溢流式水膜除尘器和带文丘里管溢流式水膜除尘器两种形式,按捕摘器来分:筒体结构分别有单筒和并列双筒、筒中套筒之别。按供水方式来讲又有溢流式和喷淋式两种,综上所述,可以配套组合成多种形式进行脱硫除尘,也可根据用户要求进行特殊设计制作。
二、结构

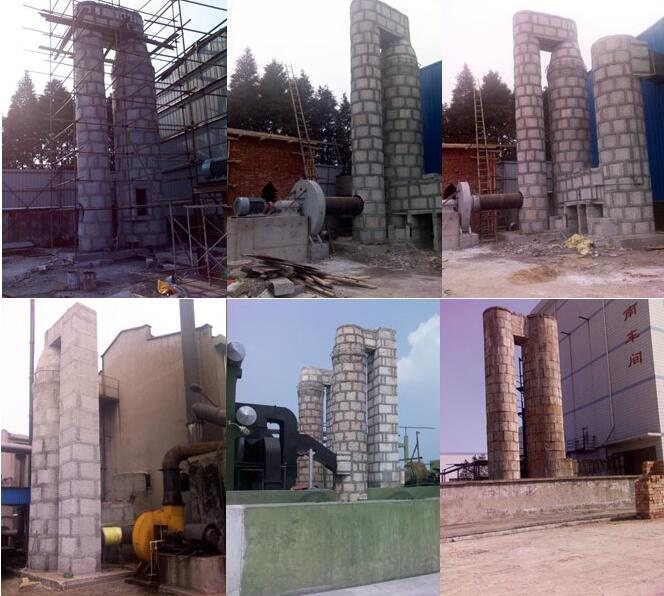

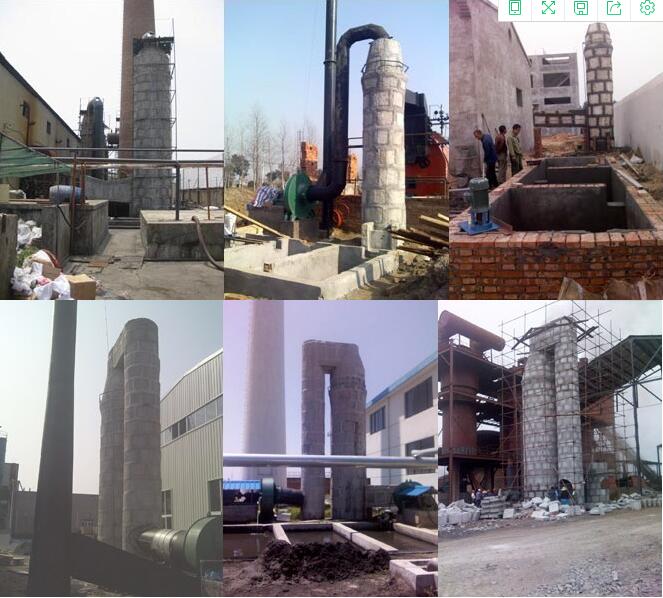

HGYX型脱硫水膜除尘器是用天然花岗岩与耐酸胶泥现场砌筑安装的。除尘器筒体下端设置有文丘里喉管(含尘烟气进口),再下端有溢流出灰洞口(流至水沟到沉淀池),筒体上部有溢流水槽、PUVC循环水管,除尘器筒体顶部有净化后烟气出口(与引风机连接至烟囱)。
三、原理
文丘里水膜除尘器是由单筒水膜除尘器发展而来的,能进行二级除尘脱硫。也就是在除尘器进口,配置一段长度相匹配的文丘里喉管,该管为收缩放大管道,在管口前段配置喷嘴,当锅炉运行时,干燥含尘及SO2烟气进入文丘里时,首先对其进行喷水(碱液),在文丘里喉管的作用下,烟气速度由慢、到快、再到慢,此时,热态高温烟气能使水一部分汽化,成紊流状态,充满整个文丘里喉部,尘粒和SO2烟气充分与水雾接触(化学反应),,这时烟气中的微小尘粒不断被水雾湿润而凝重,这样凝聚成大颗粒灰水滴,经渐护段逐渐减速,灰水滴下落流入筒体底部经排灰口流至沉淀池,实现了第一步除尘脱硫。此时尚未被净化的烟气微小颗粒增重后继续切向进入筒体旋转上升,此时碱液或水通过泵注入上部溢水槽,在溢水槽的作用下筒体内壁形成一层3-5mm的均匀水膜并不断下滑,烟气在惯性离心力的作用下,被湿润过的微小尘粒被甩向四周内筒壁,被不断下滑的水膜洗涤捕获形成灰水滴随水落入底部,经排灰口溢流至沉淀池,污水沉淀后,通过耐酸泵打入文丘里和除尘器筒体,循环使用,不产生二次污染,净化后的烟气经除尘脱硫后经引风机排至烟囱。,实现二级除尘。该装置如加入脱硫剂,PH值9-13,即可成为一套较完整的脱硫除尘系统(达70-85%左右)。
四、主要技术参数
1、除尘效率97%
2、进口烟速30—40m/s
3、上升烟速4—5.5m/s
4、除尘前烟气温度100度,除尘后烟气温度50-70度
5、排尘浓度<150mg/m3
6、水压要求2kg7、水汽比(a)0.15kg/m3
含湿率6-7.5%
8、烟气林格曼黑度0—1级
9、SO2小于600mg/m3 (用PH值9-10脱硫70-80%左右)

五、工艺流程

 锅炉烟气    文丘里喉管    (环形水管)水膜除尘器     引风机    烟囱
  沉淀池一级

   沉淀池二级
    加药装置
  (泵)澄清池
   补充水
六、操作及注意事项
1、澄清池循环泵必须与引风机串联同步,并同时保证循环水的补给。
2、除尘器运行前要特别注意供水系统是否畅通,排灰口严密不漏,并检查各有关孔、洞、口等情况。
3、运行中筒体绝对不能断水,并要维持设计或试验确定的水位与水压,同时司炉工要经常观测烟温及烟气阻力情况,本设备属于水膜式脱硫除尘器,吸收粉尘及脱硫率极强,故灰渣污泥很多,一定要定期清灰冲刷,以防堵塞影响除尘效果。
4、锅炉正常燃烧,水循环系统使用时,要定时加NaOH或石灰水中和,用PH试纸经常测试,使沉淀池中(废水)显示碱性,PH值9-13左右。
七、承诺
两年内本体免费维修,保证使用寿命20年以上。
